Характеристики
Подача, м3/ч
—
125
Напор, м
—
30
Допускаемый кавитационный запас, м, не более
—
5.5
Максимальная мощность насоса, кВт
—
18.5
Производитель
—
АО "ГМС Ливгидромаш"
Гарантия
—
12 месяцев
от 271 685 ₽
301 872 ₽
-10%
Экономия 30 187 ₽
Нашли дешевле?
Выберите нужный вариант товара
Насос 1Д250-125 (1450 об/мин) без рамы, без двигателя
Комплектация:
без рамы, без двигателя
271 685 ₽ /шт
301 872 ₽
-10%
Экономия 30 187 ₽
Варианты цен
271 685 ₽ /шт
301 872 ₽
-10%
Экономия 30 187 ₽
Насос 1Д250-125 (1450 об/мин) на раме, без двигателя
Комплектация:
на раме, без двигателя
318 701 ₽ /шт
354 112 ₽
-10%
Экономия 35 411 ₽
Варианты цен
318 701 ₽ /шт
354 112 ₽
-10%
Экономия 35 411 ₽

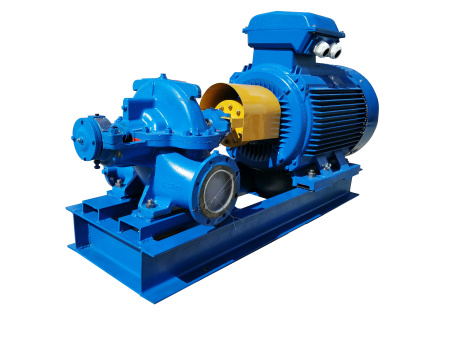

Насос 1Д250-125 (1450 об/мин) агрегат на раме, с двигателем 22 кВт
Комплектация:
агрегат с двигателем
361 900 ₽ /шт
411 250 ₽
-12%
Экономия 49 350 ₽
Варианты цен
361 900 ₽ /шт
411 250 ₽
-12%
Экономия 49 350 ₽
Насос 1Д250-125 (1450 об/мин) агрегат на раме, с двигателем 30 кВт
Комплектация:
агрегат с двигателем
366 507 ₽ /шт
416 485 ₽
-12%
Экономия 49 978 ₽
Варианты цен
366 507 ₽ /шт
416 485 ₽
-12%
Экономия 49 978 ₽
Документы
rukovodstvo_D_1D
8,3 мб
Описание
Технические характеристики
Подача, м3/ч, (м3/с): 125(0,035)Напор, м: 30
Кавитационный запаса, м, не более: 5,5
Частота вращения, с-1 (об/мин): 24,2(1450)
Мощность, потребляемая насосом, max, кВт: 18,5
КПД насоса, % не менее: 76
Масса насоса, кг: 165
Условное обозначение
УСЛОВНОЕ ОБОЗНАЧЕНИЕНапример: 1Д250-125 т-А-Е-У 2 ТУ-2606-1510-88 , где :
- 1 - порядковый номер модификации насоса;
- Д - насос двустороннего входа;
- 250 - подача, м3/ч (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
- 125 - напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
- т - тип уплотнения вала: т – одинарное торцовое уплотнение. По требованию потребителя возможна установка двойного торцового уплотнения типа «тандем» или одинарного со вспомогательным;
- А - исполнение по материалу проточной части (детали корпуса/рабочее колесо):А- углеродистая сталь (сталь 25Л);
- Е - индекс исполнения: Е - для насосов (агрегатов), предназначенных для эксплуатации во взрывоопасных - и пожароопасных производствах;
- У2 - климатическое исполнение и категория размещения.
Характеристика насоса
Характеристика насоса серии 1Д250-125.
Частота вращения 24,2 с-1 (n=1450 об/мин)
Жидкость-вода, плотность 1000 кг/м3
*-данные для насоса
Габаритные размеры
Габаритные размеры насосов серии 1Д250-125.
| Типоразмер насоса | Размеры, мм | |||||||||||||
| L | L1 | l | l1 | l2 | l3 | l4 | l5 | B | B1 | H | H1 | H2 | H3 | |
|
1Д250-125 |
766 | 420 | 355 | 165 | 370 | 220 | 250 | 100 | 550 | 250 | 515 | 260 | 190 | 170 |
| Типоразмер насоса | Размеры, мм | |||||||||||
| A1 | A2 | A3 | h | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | |
|
1Д250-125 |
270 | 320 | 200 | 39-0,29 | 260 | 225 | 202 | 150 | 215 | 180 | 158 | 100 |
| Типоразмер насоса | Размеры, мм | Py, МПа(кгс/см2)вх/вых | ||||||
| d | d1 | d2 | d3 | n | n1 | b | ||
|
1Д250-125 |
18 | 18 | 24 | 36js6(±0,008) | 8 | 8 | 10*(N9(-0,036)/h9(-0,036)) | 0,6(6)/1,6(6) |
