Характеристики
Завод-изготовитель
—
epM
Постоянный/переменный ток
—
переменный
Номинальное напряжение
—
400 В
Скорость вращения
—
2500 об/мин
Входная мощность
—
100 Вт
Потребляемый ток
—
0.20 А
Все характеристики
По запросу
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

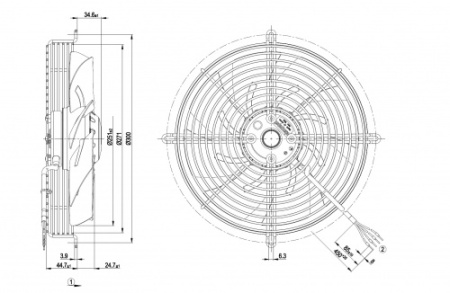

AC осевой вентилятор серповидные лопасти (S серии) с защитной решёткой для укороченного сопла
Измерение: LU-59965-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
Измерение: LU-59966-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
Схема подключения:
Двигатель трехфазного тока | |
Y | Соединение по схеме «звезда» |
L1 | черный |
L2 | синий |
L3 | коричневый |
PE | зеленый/желтый |
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-59965-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U | n | Ped | I | qV | pfs | qV | pfs | |
---|---|---|---|---|---|---|---|---|
V | min-1 | W | A | m3/h | Pa | cfm | in. wg | |
1 | 400 | 2500 | 100 | 0,2 | 1830 | 0 | 1075 | 0 |
2 | 400 | 2425 | 111 | 0,21 | 1645 | 40 | 970 | 0,16 |
3 | 400 | 2360 | 120 | 0,21 | 1400 | 80 | 825 | 0,32 |
4 | 400 | 2310 | 127 | 0,22 | 905 | 122 | 530 | 0,49 |
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
Характеристики: производительность по воздуху 60 Гц
Измерение: LU-59966-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U | n | Ped | I | qV | pfs | qV | pfs | |
---|---|---|---|---|---|---|---|---|
V | min-1 | W | A | m3/h | Pa | cfm | in. wg | |
1 | 400 | 2650 | 140 | 0,23 | 1950 | 0 | 1150 | 0 |
2 | 400 | 2545 | 148 | 0,24 | 1750 | 40 | 1030 | 0,16 |
3 | 400 | 2450 | 158 | 0,25 | 1495 | 80 | 880 | 0,32 |
4 | 400 | 2350 | 166 | 0,26 | 975 | 125 | 575 | 0,5 |
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
Завод-изготовитель
|
epM |
Постоянный/переменный ток
|
переменный |
Номинальное напряжение
|
400 В |
Скорость вращения
|
2500 об/мин |
Входная мощность
|
100 Вт |
Потребляемый ток
|
0.20 А |
Минимальная температура окружающей среды
|
-40 [°C] |
Максимальная температура окружающей среды
|
65 [°C] |
Степень защиты
|
в зависимости от монтажного положения согл. EN 60034-5 KLM |
Монтажное положение
|
Горизонтальное расположение вала или ротор внизу; ротор вверху — по запросу |
Максимально допустимая темп.окружающей среды
|
°C + 80 |
Минимально допустимая темп.окружающей среды
|
°C - 40 |
Класс защиты от влаги (F) / класс защиты окружающей среды
|
F2-2 |
Количество лопаток
|
9 |
Диаметр крыльчатки
|
мм 250 |
Вес
|
kg 2.3 |
Одно/трехфазная сеть
|
3~ |
