Характеристики
Артикул
—
A2D250AA2651
Завод-изготовитель
—
epM
Постоянный/переменный ток
—
переменный
Номинальное напряжение
—
400 В
Скорость вращения
—
2670 об/мин
Входная мощность
—
125 Вт
Все характеристики
По запросу
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

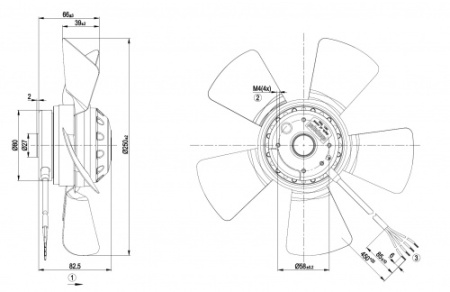

AC осевой вентилятор прямые лопасти (A серии)
Измерение: LU-61000-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
Измерение: LU-61001-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
Схема подключения:
Двигатель трехфазного тока | |
Y | Соединение по схеме «звезда» |
1 | Левое вращение |
L1 | =V1 = синий |
L2 | =U1 = черный |
L3 | =W1 = коричневый |
2 | Правое вращение |
L1 | =U1 = черный |
L2 | =V1 = синий |
L3 | =W1 = коричневый |
PE | зеленый/желтый |
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-61000-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U | n | Ped | I | qV | pfs | qV | pfs | |
---|---|---|---|---|---|---|---|---|
V | min-1 | W | A | m3/h | Pa | cfm | in. wg | |
1 | 400 | 2670 | 125 | 0,25 | 1735 | 0 | 1020 | 0 |
2 | 400 | 2620 | 127 | 0,25 | 1610 | 40 | 950 | 0,16 |
3 | 400 | 2590 | 133 | 0,25 | 1415 | 80 | 835 | 0,32 |
4 | 400 | 2590 | 136 | 0,25 | 1125 | 120 | 665 | 0,48 |
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
Характеристики: производительность по воздуху 60 Гц
Измерение: LU-61001-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U | n | Ped | I | qV | pfs | qV | pfs | |
---|---|---|---|---|---|---|---|---|
V | min-1 | W | A | m3/h | Pa | cfm | in. wg | |
1 | 400 | 2900 | 175 | 0,3 | 1895 | 0 | 1115 | 0 |
2 | 400 | 2825 | 182 | 0,3 | 1680 | 60 | 990 | 0,24 |
3 | 400 | 2800 | 188 | 0,3 | 1490 | 100 | 875 | 0,4 |
4 | 400 | 2790 | 190 | 0,3 | 1200 | 140 | 705 | 0,56 |
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
Артикул
|
A2D250AA2651 |
Завод-изготовитель
|
epM |
Постоянный/переменный ток
|
переменный |
Номинальное напряжение
|
400 В |
Скорость вращения
|
2670 об/мин |
Входная мощность
|
125 Вт |
Потребляемый ток
|
0.25 А |
Минимальная температура окружающей среды
|
-25 [°C] |
Максимальная температура окружающей среды
|
70 [°C] |
Степень защиты
|
в зависимости от монтажного положения согл. EN 60034-5 KLM |
Монтажное положение
|
Горизонтальное расположение вала или ротор внизу; ротор вверху — по запросу |
Максимально допустимая темп.окружающей среды
|
°C + 80 |
Минимально допустимая темп.окружающей среды
|
°C - 40 |
Класс защиты от влаги (F) / класс защиты окружающей среды
|
H1 |
Количество лопаток
|
5 |
Диаметр крыльчатки
|
мм 250 |
Вес
|
kg 2.02 |
Одно/трехфазная сеть
|
3~ |
