Насос ПДВ 160/16
Описание
Технические характеристики
| Типоразмер насоса | ПДВ 160/16 |
| Подача, м3/ч | 160 |
| Номин. давление на выходе из насоса, МПа | 1.6 |
| Макс. давление на выходе из насоса, МПа | 1.8 |
| Число двойных ходов поршня, мин. | 50 |
| Исполнение | С |
| Рабочее давление пара, МПа | 1,3 |
| Допустимая вакууметрическая высота всасывания, м | 5 |
| Габаритные размеры (L*B*H), мм | 1082*865*2300 |
| Масса, кг | 2800 |
*Г — для сжиженных углеводородных газов плотностью от 480 до 700 кг/м3 с температурой от 243 К до 313 К (от минус 30 до плюс 40 °С);
Х — для бензольных продуктов, каменноугольных смол и темных нефтепродуктов с кинематической вязкостью от 0,008х10–4 до 8х10–4 м2/с (от 0,008 до 8 Ст) и с температурой до 393 К (120 °С);
С — судовые — для перекачивания пресной и морской воды, темных нефтепродуктов и других, сходных с указанными по химической активности жидкостей с кинематической вязкостью от 0,008х10–4 до 8х10–4 м2/с (от 0,008 до 8 Ст) и с температурой от 278 К до 393 К (от 5 до 120 °С), а насосы с подачей более 100 м3/ч предназначены, кроме того, и для перекачивания бензина с температурой от 273 К до 303 К (от 0 до 30 °С);
О — общепромышленное — для перекачивания пресной воды, темных нефтепродуктов и других, сходных с указанными по химической активности жидкостей с кинематической вязкостью от 0,008х10–4 до 8х10–4 м2/с (от 0,008 до 8 Ст) и с температурой от 278 К до 378 К (от 5 до 105 °С).
Габаритные размеры
| Типоразмер | Размеры, мм | |||||||||||||||||
| L | B | H | h | h1 | h2 | h3 | h4 | h5 | b | b1 | b2 | b3 | a | a1 | a2 | l | d | |
| ПДВ 160/16 | 1082 | 865 | 2300 | 2965 | 2120 | 1840 | 383 | 383 | 40 | 240 | 358 | 280 | 255 | 970 | 750 | 375 | - | 42 |
Размеры фланцев насосов ПДВ
| Типоразмер насоса | Наименование фланца | Исполнение | Py, МПа, кгс/см2 | Размеры, мм | Примечание | |||||||||||
| Dy | db | D | D1 | D2 | D3 | D4 | Dm | Dn | b | n | d | |||||
| ПДВ 160/16 | паровпускной | 1 | 1,6 (16) | 70 | 78 | - | - | - | - | - | - | - | - | 6 | 18 | поставляется с насосом |
| паровыпускной | 1 | 0,6 (6) | 100 | 110 | - | - | - | - | - | - | - | - | 4 | 22 | ||
| всасывающий | 1 | 0,6 (6) | 200 | 222 | 295 | 264 | 247 | - | - | - | - | 19 | 12 | 16 | ||
| нагнетательный | 1 |
1,6 (16) |
150 | 161 | 255 | 217 | 196 | - | - | - | - | 25 | 12 | 18 | ||

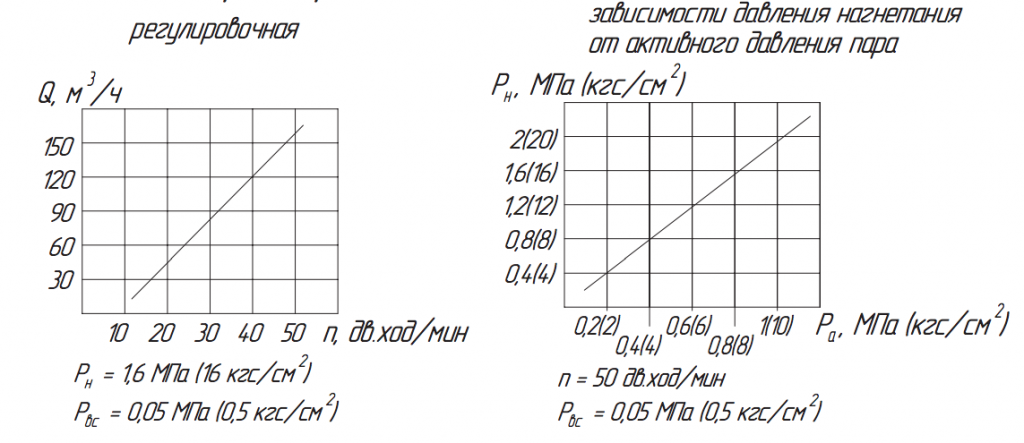

Характеристика насоса
