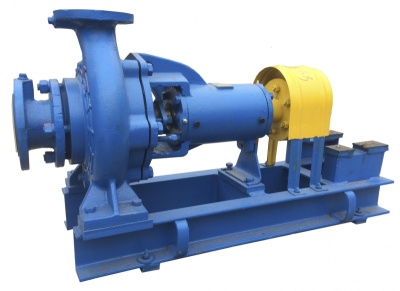

СМ 80-50-200 /2 и /4 – сточно-массные насосы, центробежные, фекальные применяются в промышленности и ЖКХ, имеют более широкие проточные каналы на входе (из-за содержания примесей), есть спирально-кольцевой отвод снижающий явление кавитации. Кавитация увеличивается в благоприятной среде, в нечистотах и примесях.
СМ 80-50-200 /2 и /4, где 80-50-200 – диаметры патрубков, мм (вход - выход - рабочее колесо); 2 и 4 – частота вращения вала колеса 2900 и 1450 об/мин. В их модификациях, (а) и (б) – обточка рабочего колеса. Размер проходного сечения всей насосной группы СМ 80-50-200 /2 и /4 30 мм. Работают с давлением на входе 0,25 МПа. Имеют разную подачу на выходе – 20-50 м3/ч, с напором 9-50 м. Допустимый кавитационный запас для нормальных условий от 3,4 до 4 м.
Технические характеристики
Характеристика насоса

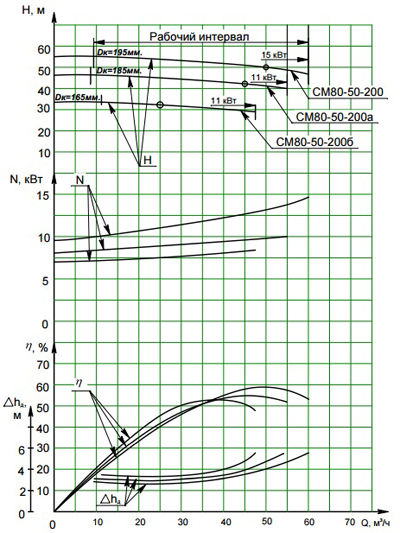

Характеристика насоса серии СМ80-50-200а-2.
Частота вращения 48 с-1 (n=2900об/мин)
Жидкость-вода, плотность 1000 кг/м3

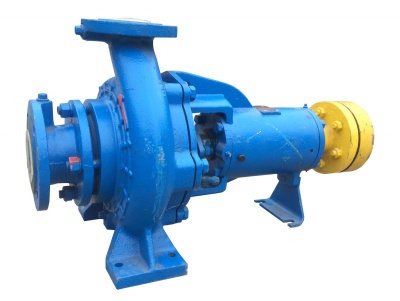

Габаритные размеры

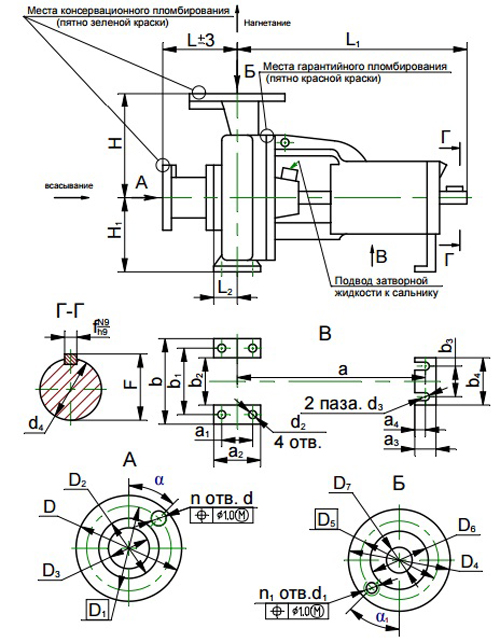

Габаритные размеры насосов серии СМ80-50-200.
| Типоразмер насоса | Размеры, мм | Py, МПа(кгс/см2) вх/вых | ||||||||||||||||||||||||||||||||||||
| Условный проход всасывающего патрубка D3 | Условный проход напорного патрубка D7 | Условный диаметр рабочего колеса, основноый | Условный диаметр рабочего колеса, а | Условный диаметр рабочего колеса, б | L | L1 | L2 | H | H1 | D | D1 | D2 | D4 | D5 | D6 | d | n | d1 | n1 | α | α1 | a | a1 | a2 | a3 | a4 | b | b1 | b2 | b3 | b4 | d2 | d3 | d4 | f | F | ||
| СМ80-50-200 | 80 | 50 | 195 | 185 | 165 | 167 | 500 | 75 | 225±1 | 180±1 | 185 | 150 | 128 | 160 | 125 | 102 | 18 | 4 | M16-6H | 4 | 45° | 45° | 370 | 95 | 125 | 45 | 16 | 320 | 250 | 180 | 110 | 145 | 14 | 14 | 32h(-0,025) | 10*(-0,036)/(-0,036) | 35 | 0,6(6)/1(10) |

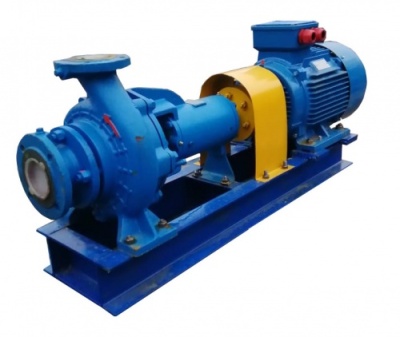

Габаритные размеры и параметры агрегатов

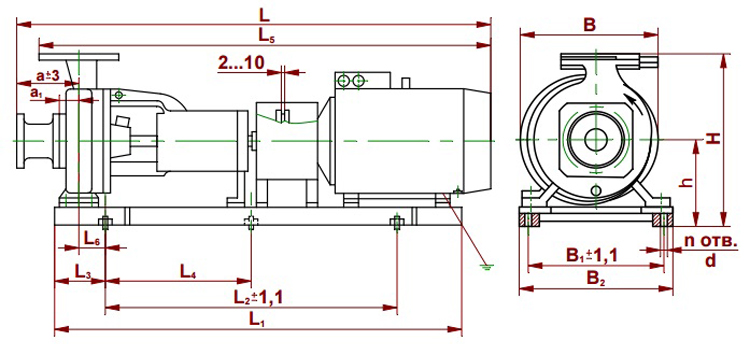

Габаритные размеры и параметры агрегатов СМ80-50-200а-2.
| Типоразмер агрегата | Типоразмер двигателя | Мощность, кВт | Частота вращения, с-1(об/мин) | Размеры, мм | Масса агрегата, кг | |||||||||||||||
| a | a1 | L | L1 | L2 | L3 | L4 | L5 | L6 | B | B1 | B2 | H | h | n | d | |||||
| СМ80-50-200а-2 | АИРМ132М2 | 11 | 48,4(2900) | 167 | 75 | 1170 | 975 | 840 | 100 | 420 | 1083 | 22,5 | 350 | 240 | 282 | 535 | 310 | 6 | 19 | 210 |
| 5АМХ132М2 | 1170 | 535 | 210 | |||||||||||||||||
| А132М2 | 1170 | 535 | 205 | |||||||||||||||||
| АИР132М2 | 1170 | 535 | 205 | |||||||||||||||||
| АИМ132М2 | 1230 | 600 | 258 | |||||||||||||||||
| ВА132М2 | 1170 | 570 | 228 | |||||||||||||||||
| 4ВР132М2 | 1170 | 540 | 220 | |||||||||||||||||
