Характеристики
Мощность электродвигателя, кВт
—
800
Полное давление, Па
—
13500
Производительность по воздуху, м3/час
—
150000
По запросу
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Описание
Технические характеристики
| Типоразмер машины | ВМ-20Дл | |||
| Производительность, Q, м3/ч | 150000 | |||
| Полное давление, Pa, Па | 13500 | |||
| Максимальный КПД, η, % | 80 | |||
| Частота вращения, мин-1 | 1500 | |||
| Электродвигатель | Типоразмер |
ДАЗО4‑450У‑4МУ1 |
ДАЗО4‑85/55‑4У1 | ДАЗО4‑560Х‑4ДУ1 |
| Мощность, кВт | 800 | 800 | 1000 | |
| Частота вращения, мин-1 | 1500 | 1500 | 1500 | |
| Напряжение, В | 6000 | 10000 | 10000 | |
| Масса без эл.дв, кг | 5100 | |||
Габаритные размеры
| Типоразмер машины | φ | Размеры, мм | ||||||||||||
| h1 | L1 | L2 | L4 | D | D1 | D2 | d | d2 | A | a | B | b | ||
| ВМ-20Дл | 30° | 1200 | 1374 | 1801 | 450 | 2000 | 1245 | 1325 | 18 | 18 | 2805 | 950 | 3420 | 1300 |
| 60° | 750 | 1598 | 1909 |
450 |
||||||||||
| 90° | 750 | 1518 | 1839 |
450 |
||||||||||
| 150° | 1200 | 933 | 1267 |
450 |
||||||||||
| 180° | 750 | 1294 | 1605 |
450 |
||||||||||
| 270° | 750 | 2058 | 1356 |
450 |
||||||||||
| φ | Размеры, мм | N | N2 | |||||||||||
| H | h | h2 | C | E | T1 | T2 | L3 | L5 | L6 | L7 | ||||
| 30°÷270° | 2926 | 1270 | 622 | 1000 | 600 | 1075 | 680 | 450 | 470 | 800 | 710 | 16 | 18 | |

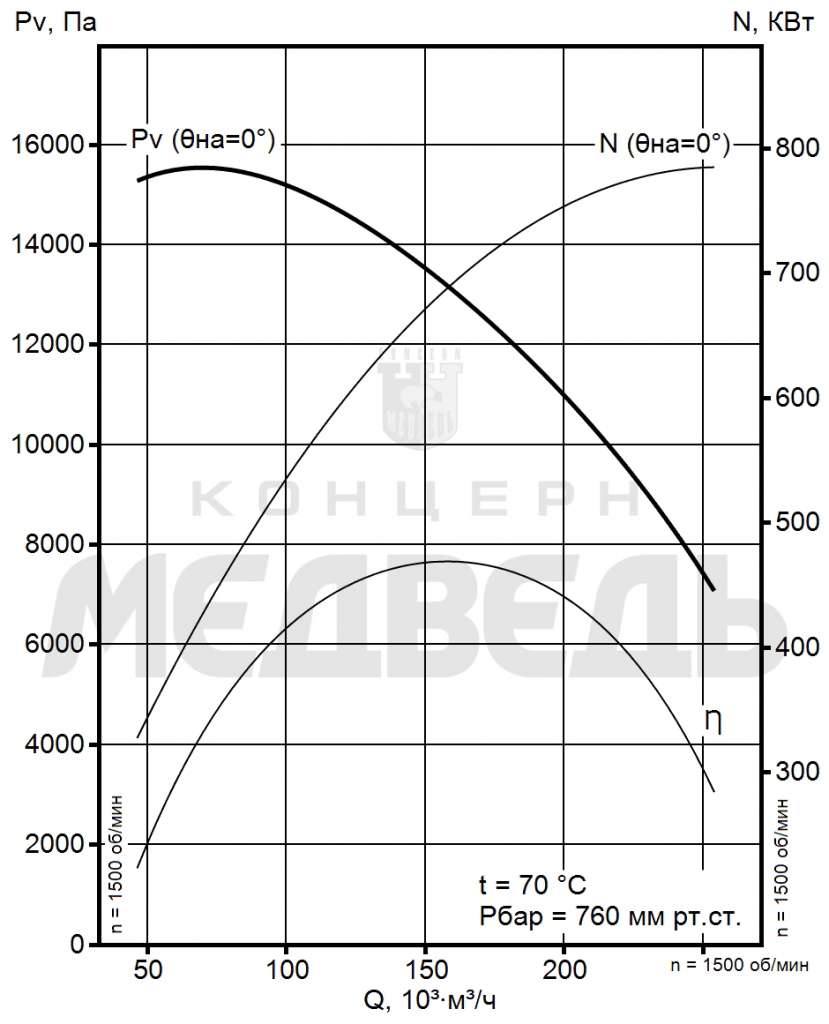

Аэродинамические характеристики
