Характеристики
Мощность электродвигателя, кВт
—
4
Производительность, тыс.м3/час
—
3400
Полное давление, Па
—
545
Производитель
—
OOO «Завод ВЕНТИЛЯТОР»
Гарантия
—
24 месяца
По запросу
Нашли дешевле?
Выберите нужный вариант товара
Вентилятор ВДН-6,3 с двигателем 4/1000 Завод Вентилятор правый, материал углеродистая сталь
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
углеродистая сталь
Направление вращения:
правый
Подшипниковый узел:
без подшипникового узла
Вентилятор ВДН-6,3 с двигателем 4/1000 Завод Вентилятор левый, материал углеродистая сталь
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
углеродистая сталь
Направление вращения:
левый
Подшипниковый узел:
без подшипникового узла
Вентилятор ВДН-6,3 с двигателем 4/1000 Завод Вентилятор правый, материал нержавейка AISI 430
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
нержавейка AISI 409
Направление вращения:
правый
Подшипниковый узел:
без подшипникового узла
Вентилятор ВДН-6,3 с двигателем 4/1000 Завод Вентилятор левый, материал нержавейка AISI 430
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
нержавейка AISI 409
Направление вращения:
левый
Подшипниковый узел:
без подшипникового узла
Описание
Технические характеристики
| ТДМ | Хар-ки электродвигателя | Хар-ки ТДМ | Масса вентилятора, кг | |||||||
| Температура перемещаемой среды, С | Скорость вращения, об/мин | Ном. Мощность, кВт | Ном. Ток при 380В (50 Гц), А | Тип эл/дв | Производительность, Qmin, тыс.м3/ч | Производительность, Qmax, тыс.м3/ч | Полное давление min, Па | Полное давление mах, Па | ||
| ВДН№6,3 | 30 | 1500 | 5,5 | 11,7 | 112М4 | 1,8 | 8,5 | 720 | 1700 | 242 |
| 3000 | 30 | 55,4 | 180М2 | 3,6 | 17 | 290 | 6800 | 375 | ||

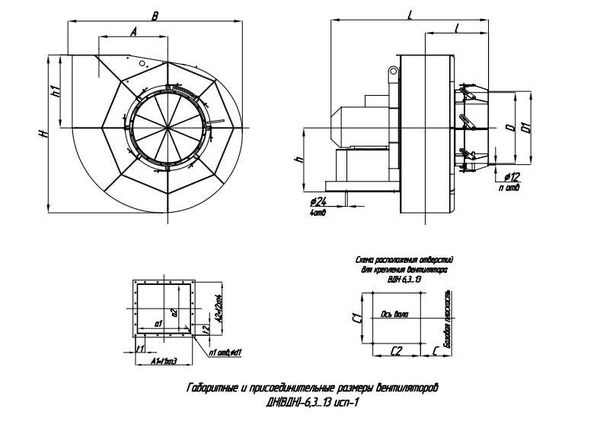

Габаритные размеры
| А, мм | А1, мм | А2, мм | С, мм | С1, мм | С2, мм | D, мм | D1, мм | L, мм | Н, мм | В, мм | а1, мм | а2, мм | d, мм | d1, мм | h, мм | h1, мм | n, шт. | n1, шт. | nЗ, шт. | n4, шт. | t1, шт. | t2, шт. | l, мм |
| 410 | 366 | 285 | 236 | 610 | 330 | 418 | 460 | 945 | 922 | 1061 | 315 | 240 | 12 | 15 | 532 | 413 | 12 | 12 | 3 | 3 | 122 | 95 | 328 |

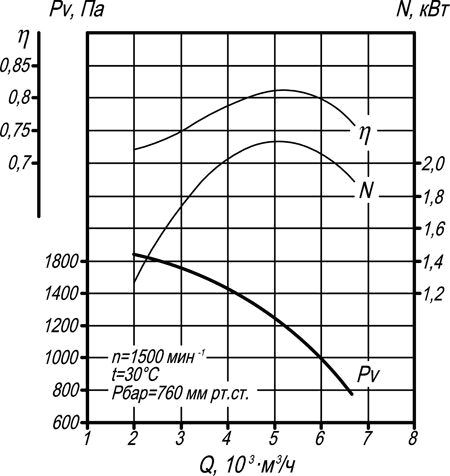

Аэродинамические характеристики
