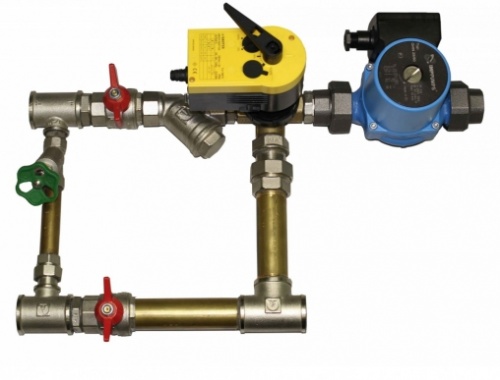

| Наименование смесительного узла | Регулирующий шаровой клапан Sauter | Электропривод Sauter | Циркуляционный насос IMPPUMPS | kvs клапана, м³/ч | Давление насоса, кПа | Присоединительный размер, дюйм | Вес, кг |
| СУ3А-40-2,5 | BKR015F330-FF | AKM105SF132 | GHN 20/40-130 | 2,5 | 40 | 3/4'’ | 5,8 |
Функциональная схема
Подбор смесительного узла
Смесительный узел (СУ) подбирается для уже выбранного водяного калорифера. Для правильного подбора СУ необходимо рассчитать две величины:
kvs - условный объемный расход теплоносителя через полностью открытый клапан при перепаде давления 100 кПа, м³/час. Эта величина является основной характеристикой клапана.
∆Pобщ - сумма падений давления на калорифере и СУ, кПа.
Обычно, значение kvs задается проектировщиком вентиляционной системы, но также может быть приблизительно рассчитано зная исходные данные калорифера:
W - мощность калорифера, кВт или V - расход воды калорифера, м³/ч
∆Т - разница входной и выходной температуры воды, обычно принимают ∆Т=20 °С
dPкал - падение давления воды на калорифере, кПа
kvs=10V/sqrt(∆Pкал), где V=0.86W /∆Т
Полученное в результате расчетов значение kvs может не совпасть с линейкой выпускаемых заводом изготовителем. Клапан принято выбирать округляя значение в меньшую сторону. Это позволит производить регулировку температуры теплоносителя точнее.
Для простоты расчета принимаем, что падение давления на калорифере и элементах СУ равно между собой (падение давления на элементах СУ не должно превышать падения давления на калорифере):
∆Pобщ =2∆Pкал
Далее, по полученному значению давления проверяем правильность выбора циркуляционного насоса, т. е. возможность преодолеть ∆Pобщ при рассчитанном расходе воды в калорифере.
Представленный расчет является упрощенным вариантом подбора смесительного узла, и верен при условии что суммарные потери давления потребителя и потери давления в подмешивающем трубопроводе составляют не более 25000 Па.
