Характеристики
Площадь поверхности теплообмена, м2
—
63
По запросу
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Описание
Технические характеристики
| Тип ПСВ | Наименование | Площадь поверхности теплообмена, м2 | Рабочее давление, МПа | Макс. темпера-тура пара на входе, °С | Температура сетевой воды, °С | Номинальный расход воды, т/ч | Расчетная теплопроизво-дительность, МВт | Количество ходов сетевой воды | Масса подогре-вателя, кг | ||
| Пара в корпусе | Воды в трубной системе | На входе | На выходе | ||||||||
| С Ф | ПСВ-63-7-15 | 63 | 0,69 | 1,47 | 400 | 70 | 150 | 120 / 240 | 11,16 | 4/2 | 2737 3112,4 |
| 0,147 | 70 | 110 |
11,16 |
||||||||
| 0,69 | 110 | 150 |
11,16 |
||||||||

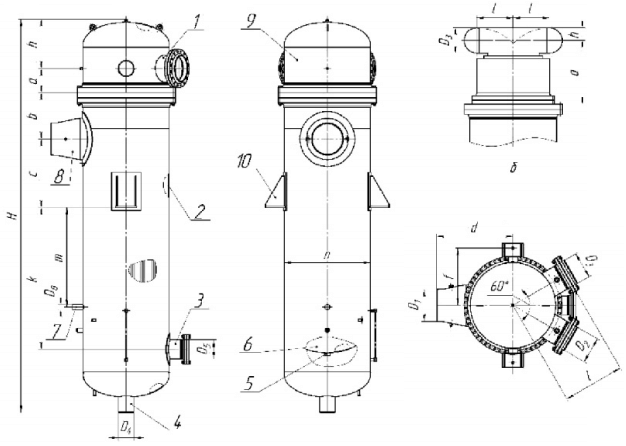

Габаритные размеры
| Типоразмер | ПСВ-63-7-15 | |
| Размеры, мм | D | 816*8 |
| h | 4810 | |
| a | 300 | |
| b | 440 | |
| c | 1000 | |
| d | 930 | |
| f | 541 | |
| h | 615 | |
| l | 600 | |
| k | - | |
| m | 1735 | |
| Длина трубок, мм | 3410 | |
| Кол-во трубок (полное), шт | 320 | |
| Диаметр трубок, мм | 19*1 | |
| Материал трубок | Латунь Л-68 | |
| Размеры основных присоединений, мм | Вход пара D1 | 200 |
| Вход и выход сетевой воды, D2, D3 | 250 | |
| Отвод конденсата, D4 | 150 | |
| Подвод конденсата, D5 | - | |
| Отвод паровоздушной смеси, D6 | 70 | |
| Диаметр отверстий в опорных лапах, мм | 28 | |
| Кол-во отверстий в опорных лапах, шт | 2 | |
| Масса подогревателя, т | без воды | 2,514 |
| С водой в водяном пространстве | 3,124 | |
| Полностью заполненного водой | 3,124 | |
| Ширина опорной лапы, мм | 220 | |
| Длина опорной лапы, мм | 173 | |
| Живое сечение для прохода воды в двухходовых подогревателях, м2 | 0,0369 | |
| Живое сечение для прохода воды в четырехходовых подогревателях, м3 | 0,0182 | |
