Описание
Применение

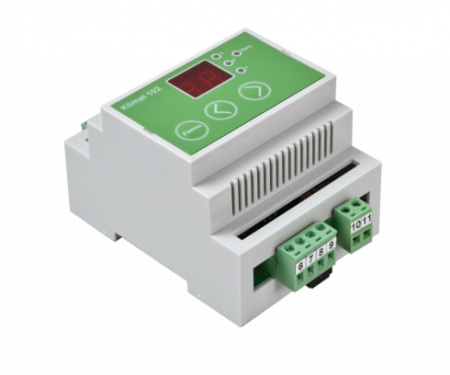

Микропроцессорный контроллер Klimat 102 представляет собой терморегулятор, используемый для регулировки температуры приточного воздуха в системах вентиляции с электрическим нагревателем. Он не требует дополнительных настроек, система управленияготова к работе сразу по включению питания.
Регулирование происходит посредством управления электрическим калорифером при постоянном отслеживании температуры приточного воздуха, либо воздуха в помещении.
Управление группами ТЭНов калорифера при помощи блока расширения мощности БРМ-25(40). Возможно подключение шагового регулятора мощности TT-S2(6).
Поддержание заданной температуры (от 1 до 99 °С) контроллер осуществляет с помощью встроенного РI (пропорционально интегрального) регулятора за счет периодического включения/выключения нагревателей при непрерывном сравнении заданной температуры и температуры датчика.
Данный вид регулирования является наиболее подходящим для вентиляционных систем, так как позволяет с высокой точностью поддерживать заданную температуру в канале, сглаживая температурные колебания, и не давая системе войти в резонанс. Для регулировки температуры приточного воздуха рекомендуется использовать пропорционально-интегральное регулирование, а для температуры воздуха в помещении - пропорциональное регулирование.
На контроллере Klimat 102 отслеживается наличие датчика температуры воздуха.
В обновленной версии программного обеспечения появились следующие возможности:
-возможность задания периода ШИМ выходного управляющего сигнала
Технические характеристики
- Напряжение питания: 24 В ± 10%, постоянного или переменного тока
- Аналоговые выходы: 0-10 В, 10мА
- Аналоговые входы : датчики стандарта PT1000
- Цифровые входы: 12В, 5мА
- Диапазон рабочих температур: 0 ... 40 °С
- Степень защиты: IP20
- Габаритные размеры : 70х95х58 мм
- Присоединение: через зажимы для гибких проводов сечением до 2,5 мм²
- Усилие затяжки: 0,3 Н*м
