Характеристики
Мощность электродвигателя, кВт
—
11
Производительность, тыс.м3/час
—
6700
Полное давление, Па
—
780
По запросу
Нашли дешевле?
Выберите нужный вариант товара
Дымосос ДН-8 с двигателем 11/1000 левый, материал нержавейка 12Х18Н10Т
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
нержавейка 12Х18Н10Т
Направление вращения:
левый
Подшипниковый узел:
без подшипникового узла
Дымосос ДН-8 с двигателем 11/1000 левый, материал нержавейка AIS I409
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
нержавейка AISI 409
Направление вращения:
левый
Подшипниковый узел:
без подшипникового узла
Дымосос ДН-8 с двигателем 11/1000 левый, материал углеродистая сталь
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
углеродистая сталь
Направление вращения:
левый
Подшипниковый узел:
без подшипникового узла
Дымосос ДН-8 с двигателем 11/1000 правый, материал нержавейка 12Х18Н10Т
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
нержавейка 12Х18Н10Т
Направление вращения:
правый
Подшипниковый узел:
без подшипникового узла
Дымосос ДН-8 с двигателем 11/1000 правый, материал нержавейка AIS I409
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
нержавейка AISI 409
Направление вращения:
правый
Подшипниковый узел:
без подшипникового узла
Дымосос ДН-8 с двигателем 11/1000 правый, материал углеродистая сталь
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
углеродистая сталь
Направление вращения:
правый
Подшипниковый узел:
без подшипникового узла
Описание
Технические характеристики
Электродвигатель: 5А160S6 Мощность,кВт: 11 Частота вращения, мин-1: 1000 Производительность 103 х м3/час: 6700 Полное давление, Па: 780 Масса не более, кг: 505Габаритные размеры
Схема разворотов корпусов вентиляторов ДН (ПР).
Схема разворотов корпусов вентиляторов ДН (ЛЕВ).
Габаритные и присоединительные размеры тягодутьевых машин типа ДН.
| Габаритные размеры, мм | Amax | a | B | b | D | D1 | d | H | h | h1 | C |
| ДН-8 | 1237 | 487 | 1329 | 520 | 530 | 570 | 12 | 1172 | 523 | 580 | 400 |
| Габаритные размеры, мм | E | L1 | L2 | L3 | t1 | t2 | T1 | T2 | N | N2 | n1 | n2 |
| ДН-8 | 300 | 277 | 330 | 610 | 90 | 118 | 450 | 354 | 12 | 12 | 5 | 3 |
Аэродинамические характеристики

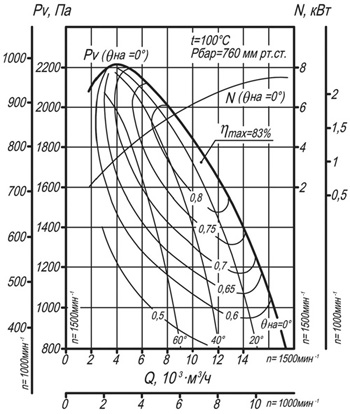

Аэродинамическая характеристика вентилятора ДН-8.
