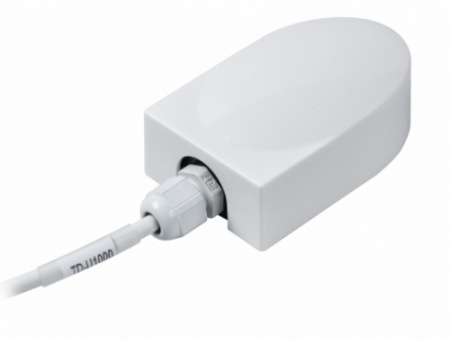

Уличный датчик температуры УТД1 для систем вентиляции сделан на основе измерительного элемента NTC10 кОм. Подходит для большинства выпускаемых на данный момент контроллеров, которые используют измерительные элементы стандарта NTC10 кОм.
Сопротивление 10 кОм / 25 ºС, погрешность измерения ±0,5 ºС / 25 ºС.
Датчики обладают отрицательным температурным коэффициентом, т.е. сопротивление измерительного элемента, используемого в этих датчиках, уменьшается при увеличении температуры.
Уличный датчик УТД1 монтируется на стену в местах, защищенных от воздействия обогревательных приборов и прямых солнечных лучей.
Технические характеристики
- Диапазон измерения 0...30 °С;
- Диапазон рабочих температур минус 20...50 °С;
- Степень защиты IP42;
- Кабель 2x0,5, длина 4 м для УТД1, 10 м для УТД1 (10м), 20 м для УТД1 (20м);
- Пластиковый корпус, крепление на стену.
Таблица зависимости сопротивления датчика УТД1 от температуры
°С | кОм | °С | кОм | °С | кОм | °С | кОм | °С | кОм | °С | кОм | °С | кОм | °С | кОм |
0 | 32,8 | 4 | 26,7 | 8 | 21,8 | 12 | 18,0 | 16 | 15,0 | 20 | 12,5 | 24 | 10,5 | 28 | 8,8 |
1 | 31,1 | 5 | 25,3 | 9 | 20,8 | 13 | 17,2 | 17 | 14,3 | 21 | 11,9 | 25 | 10,0 | 29 | 8,4 |
2 | 29,5 | 6 | 24,1 | 10 | 19,8 | 14 | 16,4 | 18 | 13,7 | 22 | 11,4 | 26 | 9,6 | 30 | 8,1 |
3 | 28,0 | 7 | 22,9 | 11 | 18,9 | 15 | 15,7 | 19 | 13,1 | 23 | 10,9 | 27 | 9,2 | 31 | 7,7 |
