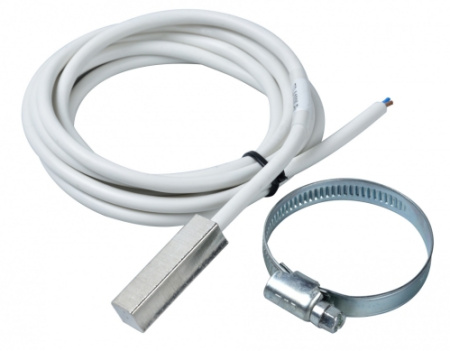

Накладной датчик температуры НТД1 для систем вентиляции сделан на основе измерительного элемента NTC10 кОм.
Подходит для любых контроллеров использующих подобный тип измерительных элементов.
Сопротивление 10 кОм / 25 ºС, погрешность измерения ±0,5 ºС / 25 ºС.
Датчики обладают отрицательным температурным коэффициентом, т.е. сопротивление измерительного элемента, используемого в этих датчиках, уменьшается при увеличении температуры.
Используется для измерения температуры теплоносителя. Латунный корпус имеет две сферические поверхности под трубу 3/4" и 1". В комплекте стальной хомут.
Технические характеристики
- Диапазон измерения 0...90 ºС
- Диапазон рабочих температур минус 30...90 ºС
- Степень защиты IP65
- Кабель 2х0,75, длина 4 м
Таблица зависимости сопротивления датчика НТД1 от температуры
| °С | кОм | °С | кОм | °С | кОм | °С | кОм | °С | кОм | °С | кОм | °С | кОм | °С | кОм |
| 0 | 32,8 | 4 | 26,7 | 8 | 21,8 | 12 | 18,0 | 16 | 15,0 | 20 | 12,5 | 24 | 10,5 | 28 | 8,8 |
| 1 | 31,1 | 5 | 25,3 | 9 | 20,8 | 13 | 17,2 | 17 | 14,3 | 21 | 11,9 | 25 | 10,0 | 29 | 8,4 |
| 2 | 29,5 | 6 | 24,1 | 10 | 19,8 | 14 | 16,4 | 18 | 13,7 | 22 | 11,4 | 26 | 9,6 | 30 | 8,1 |
| 3 | 28,0 | 7 | 22,9 | 11 | 18,9 | 15 | 15,7 | 19 | 13,1 | 23 | 10,9 | 27 | 9,2 | 31 | 7,7 |
