Применение

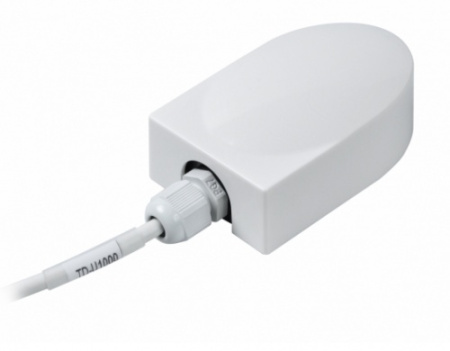

Комнатный датчик температуры КТД1 для систем вентиляции сделан на основе измерительного элемента NTC10 кОм. Подходит для большинства выпускаемых на данный момент контроллеров, которые используют измерительные элементы стандарта NTC10 кОм. Так же они используются для работы с терморегуляторами МРТ220 и МРТ380. Сопротивление 10 кОм / 25 ºС, погрешность измерения ±0,5 ºС / 25 ºС.
Датчики обладают отрицательным температурным коэффициентом, т.е. сопротивление измерительного элемента, используемого в этих датчиках, уменьшается при увеличении температуры.
Выпускаются в исполнении с 4-х, 10-ти и 20-ти метровым проводом.
Комнатный датчик КТД1 монтируется на стену в местах, защищенных от воздействия обогревательных приборов и прямых солнечных лучей.
Высота установки датчика не менее 1,5 метра от пола.
Технические характеристики
- Диапазон измерения 0...30 °С;
- Диапазон рабочих температур минус 20...50 °С;
- Степень защиты IP42;
- Кабель 2x0,5, длина 4 м для КТД1, 10 м для КТД1 (10м), 20 м для КТД1 (20м);
- Пластиковый корпус, крепление на стену.
Таблица зависимости сопротивления датчика КТД1 от температуры
| °С | кОм | °С | кОм | °С | кОм | °С | кОм | °С | кОм | °С | кОм | °С | кОм | °С | кОм |
| 0 | 32,8 | 4 | 26,7 | 8 | 21,8 | 12 | 18,0 | 16 | 15,0 | 20 | 12,5 | 24 | 10,5 | 28 | 8,8 |
| 1 | 31,1 | 5 | 25,3 | 9 | 20,8 | 13 | 17,2 | 17 | 14,3 | 21 | 11,9 | 25 | 10,0 | 29 | 8,4 |
| 2 | 29,5 | 6 | 24,1 | 10 | 19,8 | 14 | 16,4 | 18 | 13,7 | 22 | 11,4 | 26 | 9,6 | 30 | 8,1 |
| 3 | 28,0 | 7 | 22,9 | 11 | 18,9 | 15 | 15,7 | 19 | 13,1 | 23 | 10,9 | 27 | 9,2 | 31 | 7,7 |
