Описание

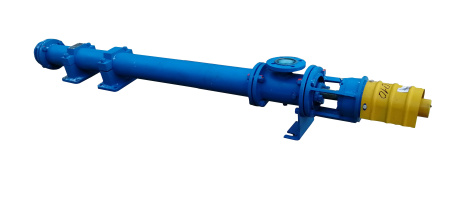

ЦНСп 2,5 - центробежный насос секционного типа с левым вращением ротора, который соединяется с приводным двигателем упругой муфтой и жестко крепится на раме. Для производства использованы высококачественные материалы с высокой износоустойчивостью. Агрегат способен длительное время перекачивать воду с температурой до 120°С.
Применяется сальниковая набивка, изготовленная на основе терморасширенного графита. Такой вариант не только упрощает процедуру замены, но значительно ускоряет обслуживание агрегата. К тому же все важные элементы расположены в беспрепятственном доступе.
Технические характеристики
Подача, м3/ч: 2,5 Напор, м: 160 КПД насоса, %: 43 Допускаемый кавитационный запас, м, не более: 3 Давление на входе в насос, МПа (кгс/см2), не более: 0,4(4) Максимальная мощность насоса, кВт: 2,9 Частота вращения, с-1 (об/мин): 49,2(2950) Род тока: переменный Напряжение, В: 220/380 Частота тока, Гц: 50 Масса, кг: 56,6Характеристика насоса

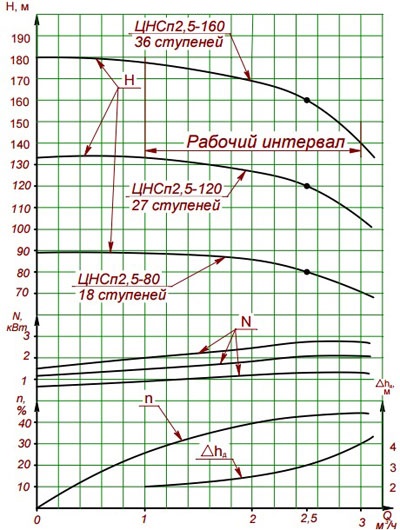

Характеристика насосов ЦНСп 2,5-160.
Частота вращения 49,2 с-1 (n=2950об/мин)
Жидкость-вода, плотность 1000 кг/м3
температура -293К (20°С)

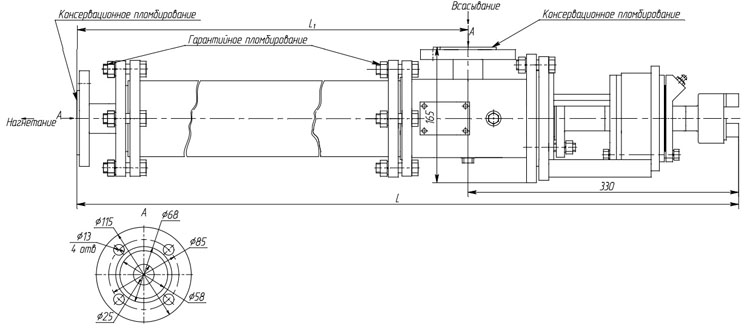

Габаритные размеры
Габаритные размеры насоса ЦНСП 2,5-160.
Типоразмер насоса | Число ступеней | Размеры, мм | |
L | L1 | ||
ЦНСП 2,5-160 |
36 | 1530 | 1200 |

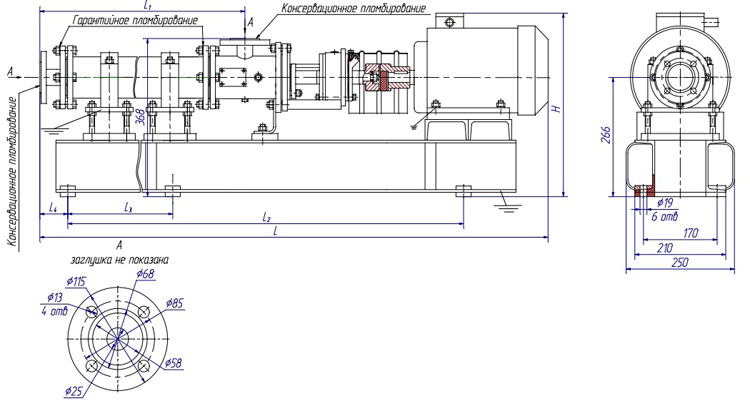

Габаритные размеры и параметры агрегатов
Габаритные размеры и параметры агрегатов ЦНСП 2,5-160.
Типоразмер агрегата | Число ступеней | Типоразмер двигателя | Мощность, кВт | Размеры, мм | Масса, кг | |||||
L | L1 | L2 | L3 | L4 | Н | |||||
ЦНСп 2,5-160 | 36 | АИР100S2 | 4 | 1905 | 1200 | 1450 | 725 | 253 | 430 | 150 |
