Характеристики
Подача, м3/ч
—
60
Давление на выходе из насоса, МПа, не более
—
2.5
По запросу
Нашли дешевле?
Выберите нужный вариант товара
Насос ПДГ 60/25Б-Х
Взрывозащищенность:
N
Коррозионностойкость:
N
Описание
Технические характеристики
Типоразмер насоса | ПДГ 60/25Б |
Подача, м3/ч | 60 |
Номин. давление на выходе из насоса, МПа | 2,5 |
Макс. давление на выходе из насоса, МПа | 2,8 |
Число двойных ходов поршня, мин. | 50 |
Исполнение |
Х* |
Рабочее давление пара, МПа | 1 |
Допустимая вакууметрическая высота всасывания, м | 5 |
Габаритные размеры (L*B*H), мм | 2230*915*960 |
Масса, кг | 1575 |
*Х — для бензольных продуктов, каменноугольных смол и темных нефтепродуктов с кинематической вязкостью от 0,008х10–4 до 8х10–4 м2/с (от 0,008 до 8 Ст) и с температурой до 393 К (120 °С);

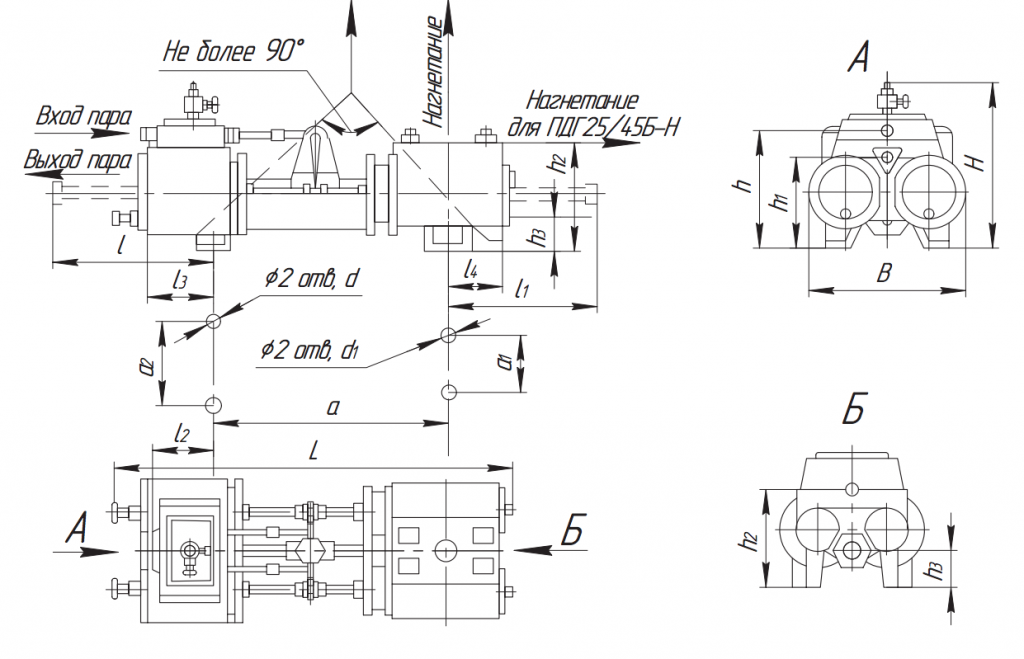

Габаритные размеры
Типоразмер | Размеры, мм | |||||||||||||||||
L | B | H | l | l1 | l2 | l3 | l4 | h | h1 | h2 | h3 | a | a1 | a2 | d | d1 | b1 | |
ПДГ 60/25Б-Х | 2230 | 915 | 960 | 1090 | 1295 | 380 | 380 | 310 | 600 | 485 | 555 | 180 | 1175 | 550 | 700 | 32 | 28 | - |

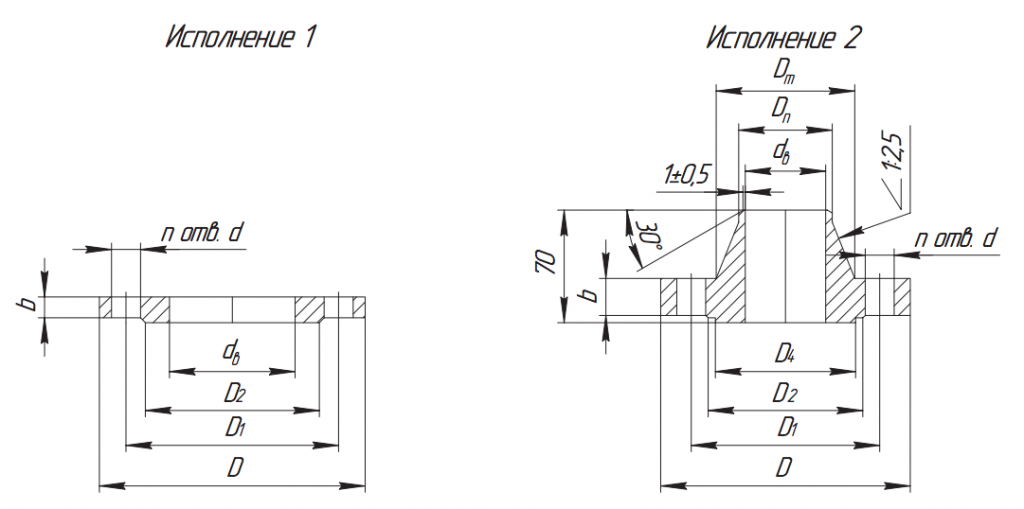

Размеры фланцев насосов ПДГ
Типоразмер насоса | Наименование фланца | Исполнение | Py, МПа, кгс/см2 | Размеры, мм | Примечание | ||||||||||
Dy | db | D | D1 | D2 | D4 | Dm | Dn | b | n | d | |||||
ПДГ 60/25Б-Х | паровпускной | 1 | 1,6 (16) | 50 | 57 | - | - | - | - | - | - | - | 4 | 19 | поставляется с насосом |
паровыпускной | 1 | 0,6 (6) | 70 | 77 | - | - | - | - | - | - | - | 3 | 19 | ||
нагнетательный | 1 | 4 (40) | 100 | 96 | 230 | 190 | 158 | 149 | 138 | 110 | 23 | 8 | 22 |
ГОСТ 12821-80 |
|
всасывающий | 1 | 2,5 (25) | 125 | 134 | - | - | - | - | - | - | - | 6 | 19 |
поставляется с насосом |
